RC7000 | 智能物联控制终端

丰富的硬件接口，16*DI+12*DO+2*AI+1*RS485+1*RS232

稳定的4G蜂窝连接

支持蓝牙APP本地配置

支持Lora无线连接（预留接口，有需求可开发集成）

支持RDMS（Robustel Device Management System）提供了完整的应用开发、部署、运维等全流程服务

健壮可靠的设计（输入电压9-30V）/可支持水平桌面放置、壁挂式安装或导轨式安装

RC7000 主要功能是数据采集，物联通讯，本地配置等功能；数据采集主要通过数字输入/输出，模拟输入，串口等通讯方式；为满足联网功能，产品还具备 4G 通讯功能；同时为了解决传统 PLC 本地配置麻烦的问题，RC7000 还可通过移动端蓝牙 APP 进行本地配置。
RC7000 拥有丰富的接口和坚强可靠的设计，有 16 个 DI，12 个 DO，1 个 RS232 和 1 个 RS485，并预留 Lora 接口（有需求可开发集成），充分满足不同现场设备的接入需求。 <>

产品功能
产品规格

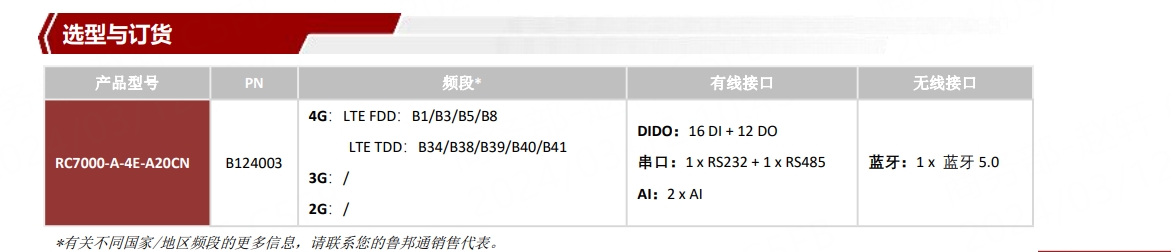

产品选型
文档下载
应用方案

产品功能

丰富的硬件接口

支持16*DI+12*DO+2*AI，满足大部分逻辑控制场景，可替代PLC进行逻辑控制；同时还拥有1*RS485+1*RS232，满足串口设备数据传输。
稳定的4G网络

可通过4G与云平台进行连接，实时监控设备状态，也可通过平台进行简单逻辑配置。
蓝牙APP

可通过手机蓝牙APP与设备进行连接，在本地进行设备逻辑配置，解决无网状态下配置难的问题，同时不需携带额外配置设备
云端管理平台

支持RDMS（Robustel Device Management System）提供了完整的应用开发、部署、运维等全流程服务

产品规格

蜂窝网接口
- 天线接口数量
  1
- 接口类型
  SMA母头

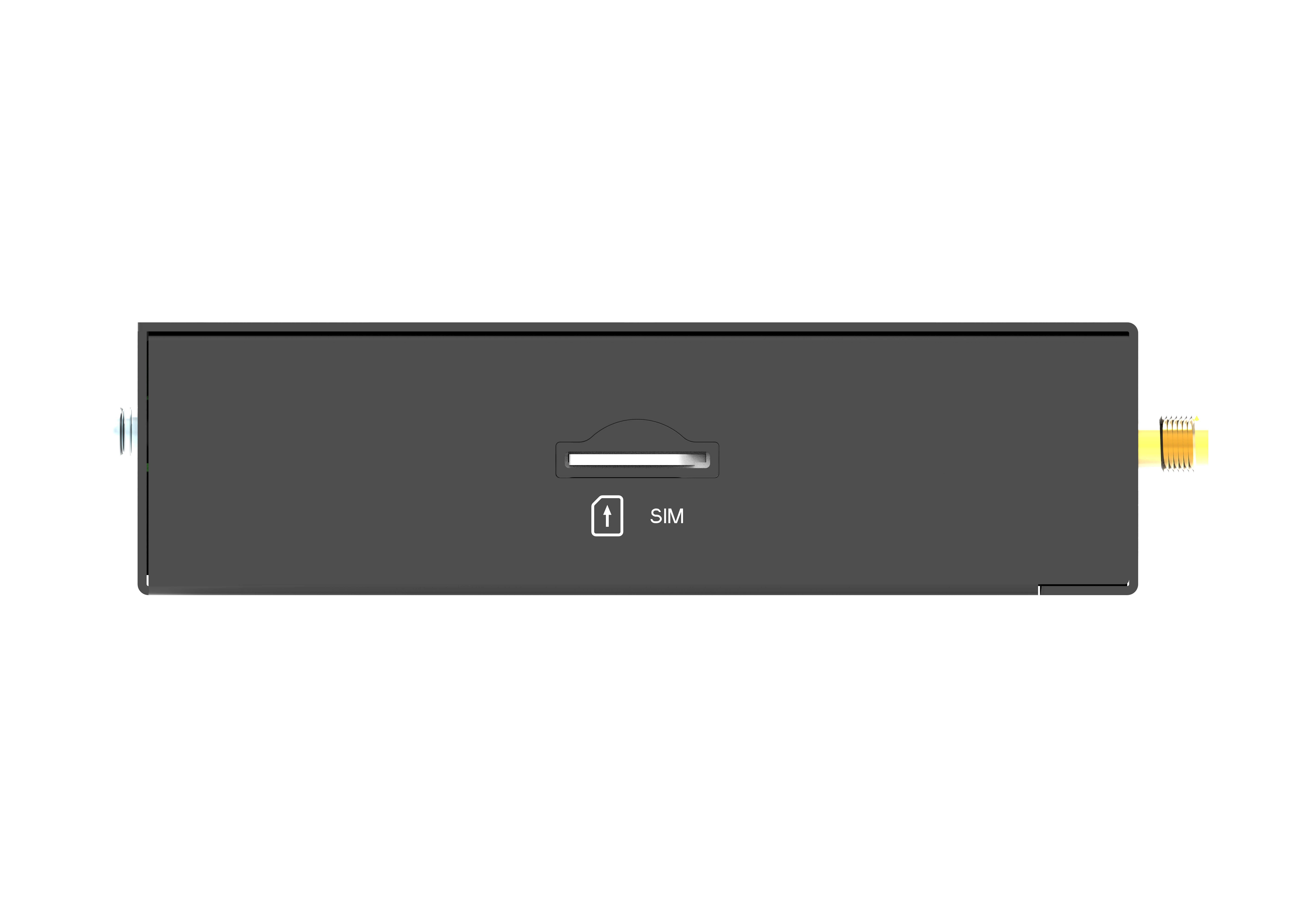

- SIM
  1 x Mini SIM
串口
- 接口数量
  4 x 10，100/1000 Mbps
- 接口类型
  5.08mm端子，RS232：3 PIN，RS485：3 PIN
- ESD保护
  ±8 KV（空气放电）、±4 KV（接触放电）
- 波特率
  300 ~ 115200 bps
- 信号定义
  RS232：232T，232R，GND
  RS485：485A，485B，ISOG

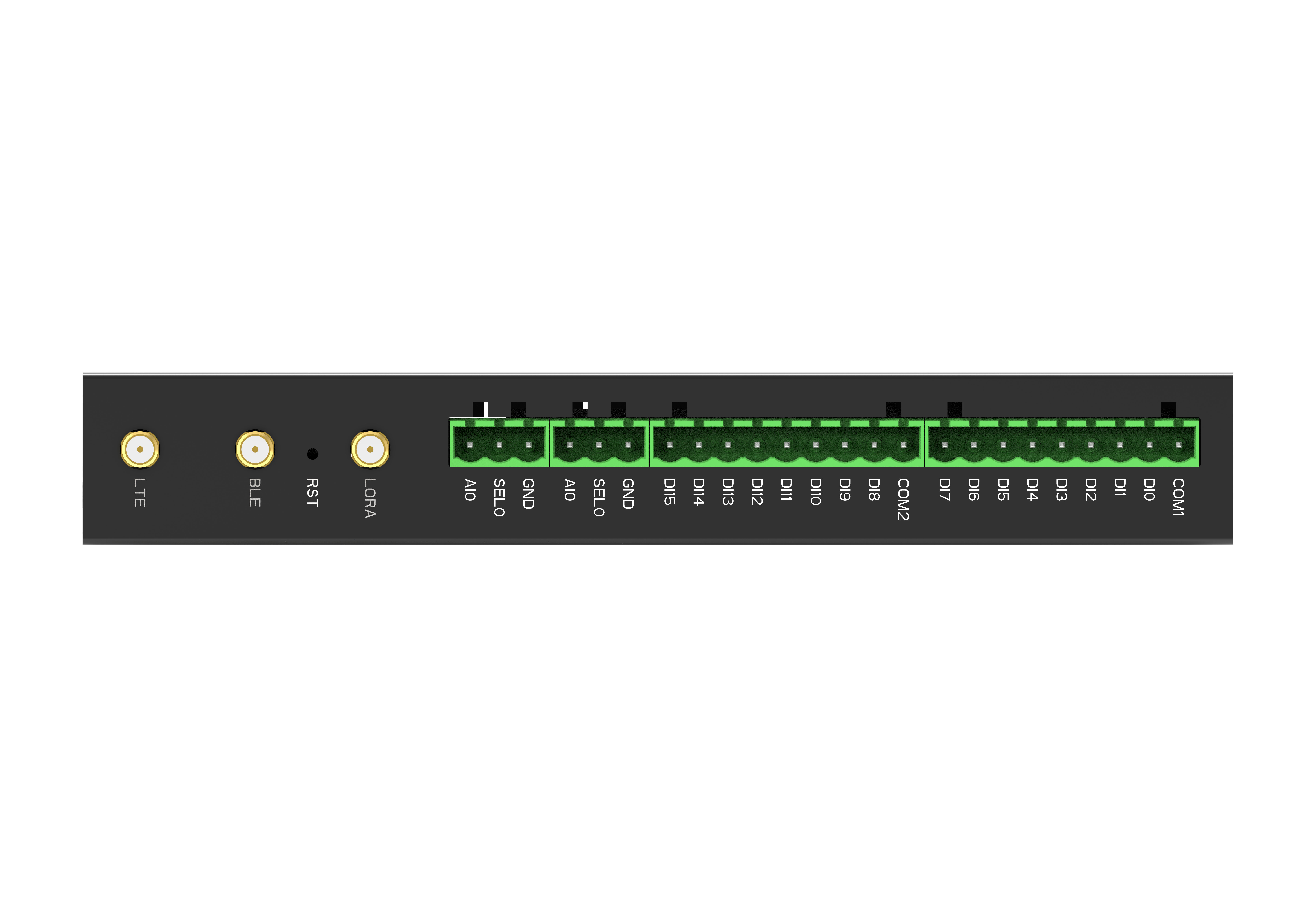

DI
- 接口数量
  16 x DI ，干节点
- 接口类型
  5.08mm端子，2 x 9 PIN
- 隔离
  光耦隔离
- 最大承受电压
  “V+” +30V DC
- 信号定义
  COM1,DI0,DI1...DI7; COM2,DI8,DI9...DI15

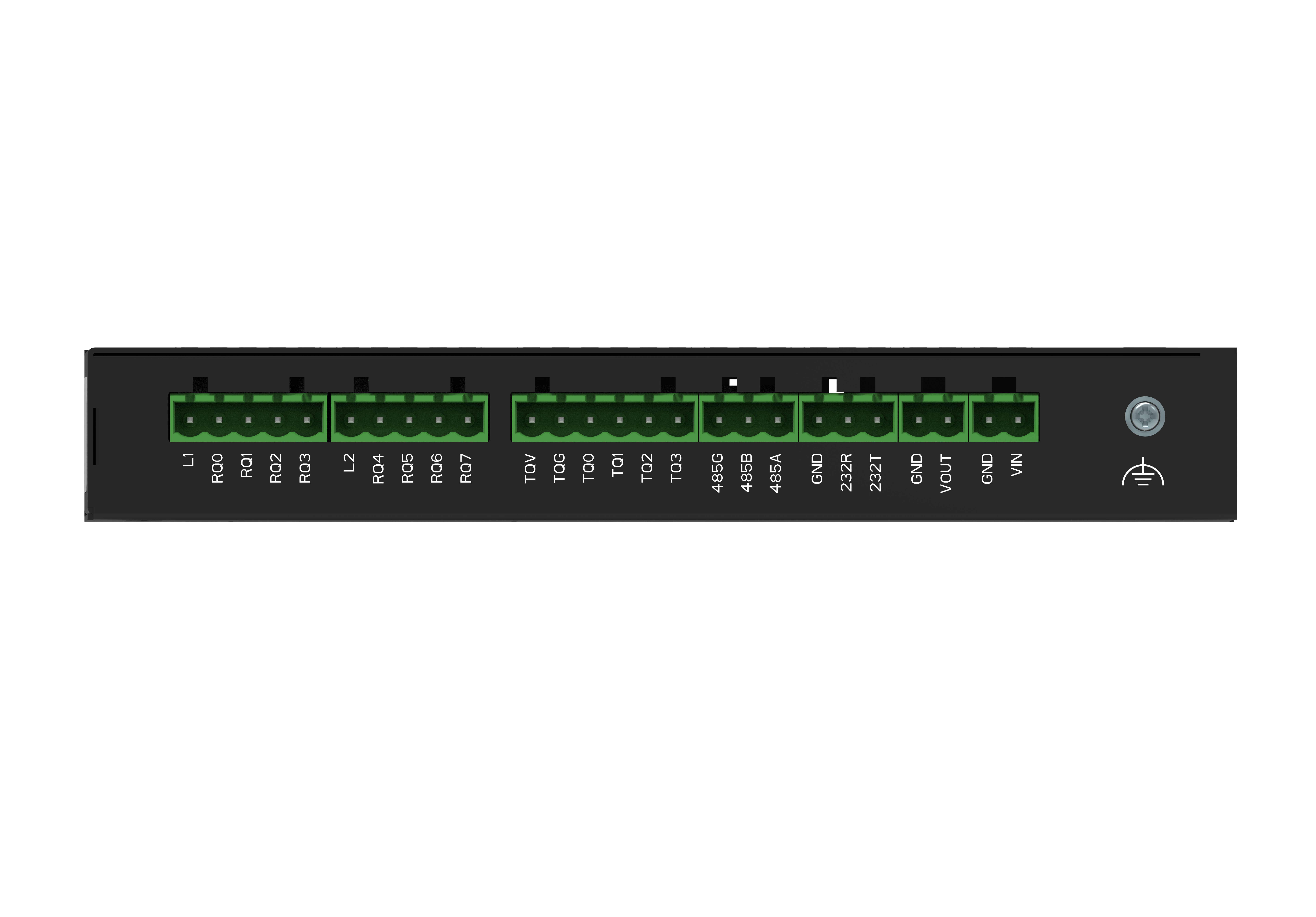

DO
- 继电器输出
  接口数量：8 x DO，干节点
  接口类型：5.08mm端子，2 x 5 PIN
  隔离：继电器输出
  最大承受电流：2000mA
  信号定义：L1,RQ0,RQ1,RQ2,RQ3; L2,RQ4,RQ5,RQ6,RQ7
- NPN输出
  接口数量：4 x DO，湿节点
  接口类型：5.08mm端子，6 PIN
  隔离：光耦隔离
  最大承受电压：“V+” +30V DC
  最大承受电流：100mA
  信号定义：TQV,TQG,TQ0,TQ1,TQ2,TQ3
AI
- 接口数量
  2 x AI
- 接口类型
  5.08mm端子，2 x 3 PIN
- 支持AI输入类型
  0-10V或0-20mA
- ESD保护
  ±8 KV（空气放电）、±4 KV（接触放电）
- 信号定义
  AI0,SEL0,GND; AI1,SEL1,GND
蓝牙
- 天线接口数量
  1
- 接口类型
  SMA 母头
- 标准
  5.0
LORA（待集成）
- 产品预留有lora功能接口，有需求可进行集成开发。
其他接口
- 复位按钮
  1 x 轻触开关
- LED指示灯
  1 x RUN，1 x MDM，1 x USR，16 x DI，12 x DO
- 1 x 看门狗
软件功能
- 网络协议
  TCP/UDP/HTTP(s)/MQTT(s)/NTP等
- 串口协议
  Modbus
- 远程管理
  RDMS平台管理
供电及功耗
- 电源输入
  电源接口：2位5.08 mm端子
  输入电压：9 ~ 30VDC
  功耗：空闲状态1W，通信状态 2.4 W（峰值）
- 电源输出
  电源接口：2位5.08 mm端子
  输出能力：端子可承载8A电流，实际输出能力取决于外部供电系统
  供电方式：由电源输入接口直接转出
物理特性
- 防护等级
  IP30
- 外壳材质及整机重量
  700克
- 外形尺寸
  200(L)*110(W)*30(H)mm
- 安装方式
  水平桌面放置、壁挂式安装或导轨式安装
- 操作温度
  -20 ~ +70°C
- 存储温度
  -20 ~ +70 °C
- 相对湿度
  5 ~ 95% RH
产品认证
- 准入认证
  CCC
- 环保指令
  RoHS2.0
- EMC
  IEC 61000-4-2 (ESD) Level 2
  IEC 61000-4-3 (RS) Level 2
  IEC 61000-4-4 (EFT) Level 2
  IEC 61000-4-5 (Surge) Level 2
  IEC 61000-4-6 (CS) Level 2
  IEC 61000-4-8 Level 2
  IEC 61000-4-11
